उत्पाद विवरण:
|
| मॉडल संख्या: | एल-टीसीजीडब्ल्यू 16T302 | टिप्स: | 2एन |
|---|---|---|---|
| टाइप: | पूरी लम्बाई | उत्पाद का ब्रांड: | विश्व |
| परिवार उत्पाद: | मानानोवा | सामग्री: | पीसीडी + कार्बाइड |
| पीसीडी ग्रेड: | एमएनडी10 | आवेदन पत्र: | अलौह सामग्री की मशीनिंग |
| प्रमुखता देना: | पॉलीक्रिस्टलाइन हीरा वर्ल्डिया काटने के उपकरण,अलौह धातु वर्ल्डिया काटने के उपकरण,वर्ल्डिया पीसीडी डालें |
||

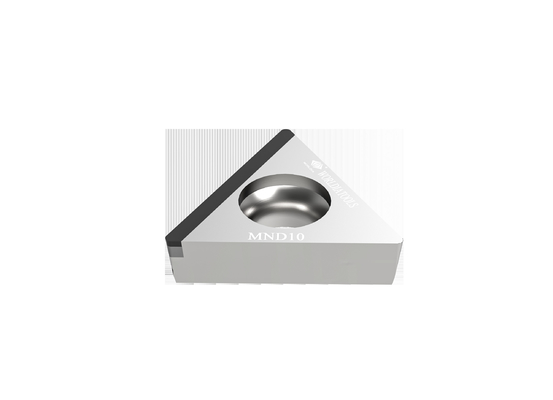

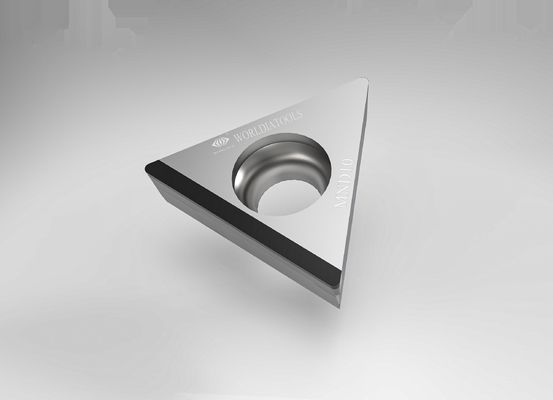

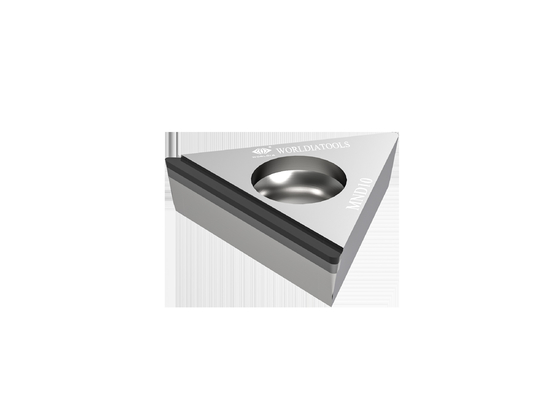

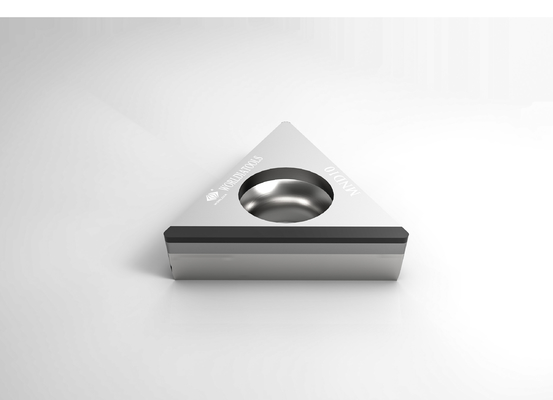

एल-टीसीजीडब्ल्यू 16T302 गैर-लौह सामग्री के लिए मानक कार्बाइड टर्निंग इन्सर्ट PCD कटिंग इंसर्ट
PCD डालने (MND10 सामग्री) एल्यूमीनियम मिश्र धातु और अन्य गैर-धातु सामग्री के किसी न किसी और खत्म मशीनिंग के लिए उपयुक्त है।
चार किनारे प्रकार मानक हैं, चिप ब्रेकर,पूरा किनारा,और पूरा चेहरा।
विवरण:
"मानानोवा" वर्ल्डिया का एक उप-ब्रांड है, जो उच्च अंत मानक श्रृंखला पर केंद्रित है।
ManaNova एक अवधारणा है जो अंतिम उपयोगकर्ताओं के दृष्टिकोण में है, हम सख्ती से चुनते हैं
PCD और PCBN सामग्री सार्वभौमिक काटने प्रभाव प्रदान करने के लिए।
ManaNova की महत्वपूर्ण विशेषता आसान विकल्प और तेजी से वितरण है।
"आसान विकल्प": तुलना तालिका और एप्लिकेशन के अनुसार चुनना आसान है।
"फास्ट डिलीवरी": कैटलॉग में सभी ManaNova PCD इंसर्ट स्टॉक में उपलब्ध हैं।
अप्रत्याशित घटना को खत्म करके, आप 4-5 दिनों के भीतर प्राप्त कर सकते हैं।
सामग्री:
पॉलीक्रिस्टलाइन क्यूबिक बोरॉन नाइट्राइड (सीबीएन) एक उत्कृष्ट गर्म कठोरता वाली सामग्री है जिसका उपयोग बहुत ही किया जा सकता है
उच्च काटने की गति।यह अच्छी क्रूरता और थर्मल शॉक प्रतिरोध भी प्रदर्शित करता है। सीबीएन उपकरण उपयोग के लिए आदर्श हैं
कठोर स्टील, कच्चा लोहा, और sintered लोहा के साथ-साथ पाउडर धातु विज्ञान घटकों के साथ।
पॉली-क्रिस्टलीय डायमंड (पीसीडी) काटने की सामग्री वाले उपकरण आपकी टूलींग लागत को काफी कम कर सकते हैं,
PCD उपकरण अलौह धातु, जैसे एल्यूमीनियम, जस्ता और मैग्नीशियम मिश्र धातुओं के साथ उपयोग के लिए आदर्श हैं,
जीआरपी कंपोजिट, कार्बन फाइबर प्रबलित प्लास्टिक, "ग्रीन" कार्बाइड, और सिरेमिक के साथ-साथ सभी अपघर्षक सामग्री।
मुख्य उत्पाद:
PCD डालने (MND10 सामग्री) एल्यूमीनियम मिश्र धातु और अन्य गैर-धातु सामग्री के किसी न किसी और खत्म मशीनिंग के लिए उपयुक्त है।
PCBN इंसर्ट कठोर स्टील, ग्रे कास्ट आयरन, डक्टाइल आयरन और पाउडर धातु विज्ञान के मशीनिंग के लिए उपयुक्त है।
लाभ:
·उच्च गुणवत्ता
·कम लागत
· फैक्टरी प्रत्यक्ष आपूर्ति
आवेदन पत्र:
| एमएनडी10 | अलौह सामग्री जैसे एल्यूमीनियम मिश्र धातु आदि को काटने के लिए उपयुक्त। |
| PCD उपकरण अलौह सामग्री तक सीमित हैं, जैसे उच्च-सिलिकॉन एल्यूमीनियम, धातु मैट्रिक्स कंपोजिट (MMC), और कार्बन फाइबर प्रबलित प्लास्टिक (CFRP)। बाढ़ शीतलक के साथ पीसीडी का उपयोग टाइटेनियम सुपर-फिनिशिंग अनुप्रयोगों में भी किया जा सकता है। |
|
| ·एल्यूमीनियम और एल्यूमीनियम मिश्र धातु | |
| ·तांबा, पीतल और कांस्य मिश्र धातु | |
| ·जस्ता और मैग्नीशियम मिश्र धातु | |
| ·कार्बन फाइबर | |
| ·इपोक्सि रेसिन | |
| प्लास्टिक | |
| ·फाइबरग्लास कंपोजिट | |
| ·ग्रेफाइट कंपोजिट |
विनिर्देश:
| कोण | आयाम | श्रेणी | ||||||
| एएनएसआई कोड | आईएसओ कोड | सलाह | I C मिमी |
एस मिमी |
आर मिमी |
d मिमी |
ले मिमी |
एमएनडी 10 |
| टीसीजीडब्ल्यू 1.81.50.5 | टीसीजीडब्ल्यू 090202 | 1एन | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | मैं |
| टीसीजीडब्ल्यू 1.81.51 | टीसीजीडब्ल्यू 090204 | 1एन | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | मैं |
| टीसीजीडब्ल्यू 220.5 | टीसीजीडब्ल्यू 110302 | 1एन | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | मैं |
| टीसीजीडब्ल्यू 221 | टीसीजीडब्ल्यू 110304 | 1एन | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | मैं |
| टीसीजीडब्ल्यू 222 | टीसीजीडब्ल्यू 110308 | 1एन | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | मैं |
| टीसीजीडब्ल्यू 32.51 | टीसीजीडब्ल्यू 16T304 | 1एन | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | मैं |
| टीसीजीडब्ल्यू 32.52 | टीसीजीडब्ल्यू 16T308 | 1एन | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | मैं |
| एल-टीसीजीडब्ल्यू 32.50.5 | एल-टीसीजीडब्ल्यू 16T302 | 2एन | 9.525 | 3.97 | 0.2 | 4.4 | 16.2 | मैं |
| एल-टीसीजीडब्ल्यू 32.51 | एल-टीसीजीडब्ल्यू 16T304 | 2एन | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | मैं |
| एल-टीसीजीडब्ल्यू 32.52 | एल-टीसीजीडब्ल्यू 16T308 | 2एन | 9.525 | 3.97 | 0.8 | 4.4 | 15.3 | मैं |
| एफ-वीबीजीडब्ल्यू 1.81.51 | एफ-वीबीजीडब्ल्यू 090204 | 3एन | 5.56 | 2.38 | 0.4 | 2.4 | 9 | मैं |
| फ़ीड दर अनुशंसा | ||||||
| नाक त्रिज्या (मिमी) | रा उम | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| फ़ीड दर f (मिमी/रेव)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
