उत्पाद विवरण:
|
| मॉडल संख्या: | टीपीजीडब्ल्यू 160402 | टाइप: | मानक |
|---|---|---|---|
| परत: | बिना ढका हुआ | उत्पाद का ब्रांड: | विश्व |
| परिवार उत्पाद: | मानानोवा | सामग्री: | पीसीडी + कार्बाइड |
| पीसीडी ग्रेड: | एमएनडी10 | आवेदन पत्र: | अलौह सामग्री के मशीनिंग की उच्च परिशुद्धता |
| प्रमुखता देना: | पॉली क्रिस्टलीय डायमंड पीसीडी कटिंग इंसर्ट,टीपीजीडब्ल्यू पीसीडी कटिंग इंसर्ट,स्टेनलेस स्टील के लिए पीसीडी कार्बाइड इंसर्ट |
||

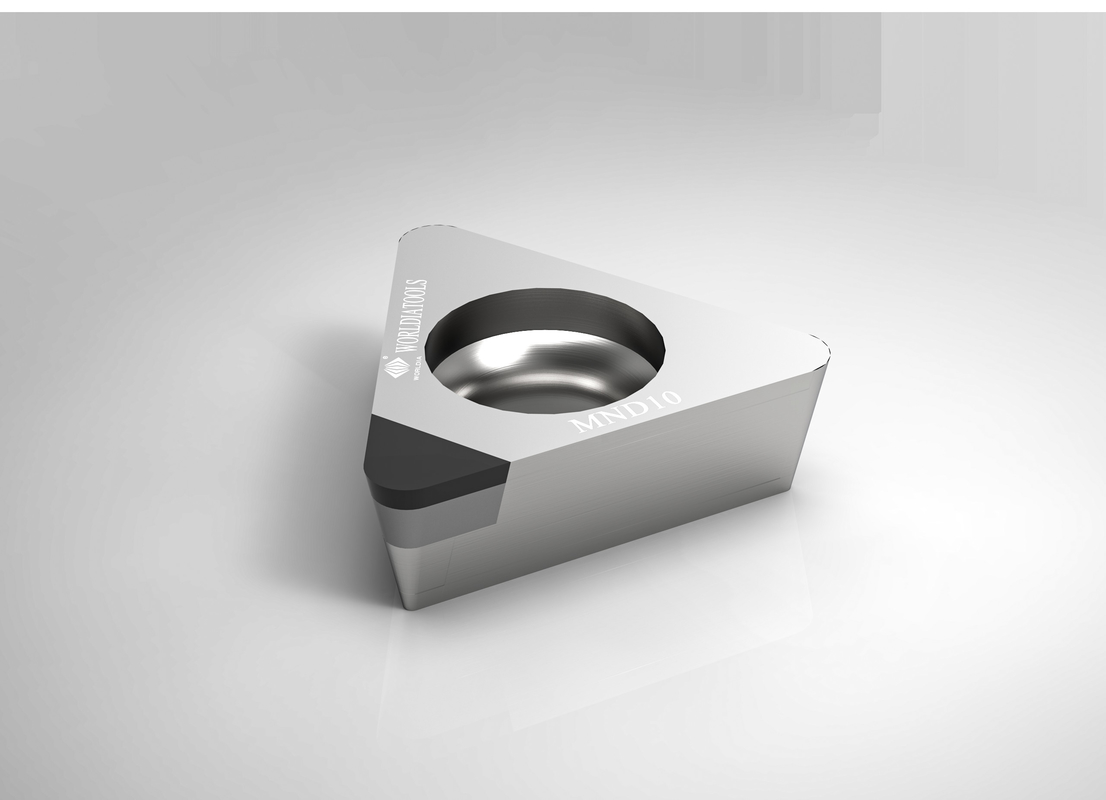

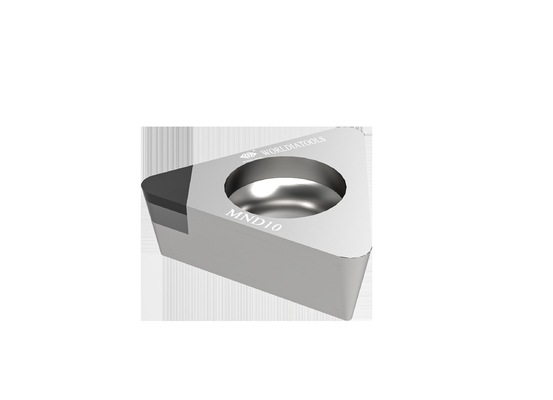

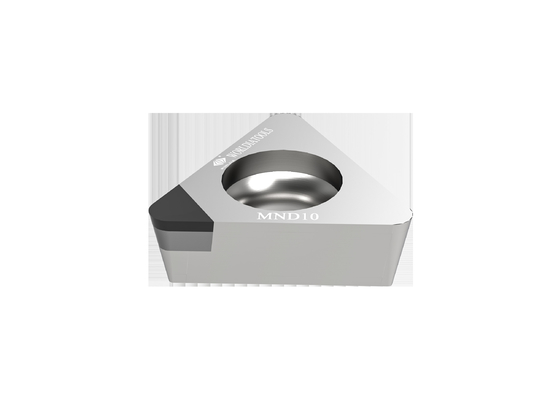

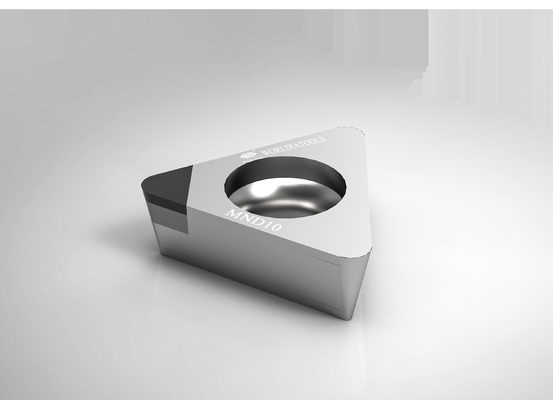

टीपीजीडब्ल्यू 160402 गैर-लौह सामग्री के लिए मानक कार्बाइड टर्निंग इन्सर्ट PCD कटिंग इंसर्ट
विश्व
उच्च गुणवत्ता वाले उत्पादों और पेशेवर तकनीकी सहायता के साथ, हम शीर्ष पर सेवा करने के लिए सम्मानित हैं
ऑटोमोटिव, नई ऊर्जा, पवन ऊर्जा, इंजीनियरिंग मशीनरी उद्योग आदि में निर्माता।
विवरण:
"मानानोवा" वर्ल्डिया का एक उप-ब्रांड है, जो उच्च अंत मानक श्रृंखला पर केंद्रित है।
ManaNova एक अवधारणा है जो अंतिम उपयोगकर्ताओं के दृष्टिकोण में है, हम सख्ती से चुनते हैं
PCD और PCBN सामग्री सार्वभौमिक काटने प्रभाव प्रदान करने के लिए।
ManaNova की महत्वपूर्ण विशेषता आसान विकल्प और तेजी से वितरण है।
तुलना तालिका और एप्लिकेशन के अनुसार "आसान विकल्प" चुनना आसान है।
कैटलॉग में सभी ManaNova PCD इंसर्ट्स "फास्ट डिलीवरी" स्टॉक में उपलब्ध हैं।
अप्रत्याशित घटना को खत्म करके, आप 4-5 दिनों के भीतर प्राप्त कर सकते हैं।
सामग्री:
पॉली-क्रिस्टलीय हीरा (PCD)
1. अपनी टूलींग लागत को काफी कम करें
2. अलौह धातु मशीनिंग के लिए
पॉलीक्रिस्टलाइन क्यूबिक बोरॉन नाइट्राइड (CBN)
1. एक उत्कृष्ट गर्म कठोरता के साथ
2.अच्छा क्रूरता और थर्मल शॉक प्रतिरोध।
3. कठोर स्टील के लिए, कच्चा लोहा, sintered लोहा और साथ ही पाउडर धातु विज्ञान घटक मशीनिंग
मुख्य उत्पाद:
PCBN इंसर्ट मशीनिंग कठोर स्टील, ग्रे कास्ट आयरन, डक्टाइल आयरन और पाउडर धातु विज्ञान के लिए उपयुक्त है।
Worldia ManaNova श्रृंखला में कठोर स्टील के प्रसंस्करण के लिए 7 उच्च गुणवत्ता वाले CBN ग्रेड शामिल हैं,
कच्चा लोहा, और पाउडर धातु विज्ञान, उपलब्ध ग्रेड हैं MHN10C, MHN20C, MHN30C,
एमकेएन10, एमकेएन20, एमएसएन10, एमएसएन20.
PCD डालने (MND10 सामग्री) एल्यूमीनियम मिश्र धातु और अन्य गैर-धातु सामग्री के किसी न किसी और खत्म मशीनिंग के लिए उपयुक्त है।
पीसीडी डालने: स्थिर, सार्वभौमिक, उच्च कुशल काटने प्रभाव प्रदान करना।
चार किनारे प्रकार मानक, चिप ब्रेकर, पूर्ण लंबाई और पूर्ण चेहरा हैं।
लाभ:
·उच्च गुणवत्ता
·कम लागत
· फैक्टरी प्रत्यक्ष आपूर्ति
आवेदन पत्र:
| एमएनडी10 | अलौह सामग्री जैसे एल्यूमीनियम मिश्र धातु आदि को काटने के लिए उपयुक्त। |
| PCD उपकरण अलौह सामग्री तक सीमित हैं, जैसे उच्च-सिलिकॉन एल्यूमीनियम, धातु मैट्रिक्स कंपोजिट (MMC), और कार्बन फाइबर प्रबलित प्लास्टिक (CFRP)। बाढ़ शीतलक के साथ पीसीडी का उपयोग टाइटेनियम सुपर-फिनिशिंग अनुप्रयोगों में भी किया जा सकता है। |
|
| ·एल्यूमीनियम और एल्यूमीनियम मिश्र धातु | |
| ·तांबा, पीतल और कांस्य मिश्र धातु | |
| जिंक और मैग्नीशियम मिश्र धातु | |
| ·कार्बन फाइबर | |
| ·इपोक्सि रेसिन | |
| प्लास्टिक | |
| ·फाइबरग्लास कंपोजिट | |
| ·ग्रेफाइट कंपोजिट |
विनिर्देश:
| कोण | आयाम | श्रेणी | ||||||
| एएनएसआई कोड | आईएसओ कोड | सलाह | I C मिमी |
एस मिमी |
आर मिमी |
d मिमी |
ले मिमी |
एमएनडी 10 |
| टीपीजीडब्ल्यू 220.5 | टीपीजीडब्ल्यू 110302 | 1एन | 6.35 | 3.18 | 0.2 | 3.3 | 2.5 | मैं |
| टीपीजीडब्ल्यू 221 | टीपीजीडब्ल्यू 110304 | 1एन | 6.35 | 3.18 | 0.4 | 3.3 | 2.5 | मैं |
| टीपीजीडब्ल्यू 222 | टीपीजीडब्ल्यू 110308 | 1एन | 6.35 | 3.18 | 0.8 | 3.3 | 2.5 | मैं |
| टीपीजीडब्ल्यू 330.5 | टीपीजीडब्ल्यू 160402 | 1एन | 9.525 | 4.76 | 0.2 | 4.4 | 2.5 | मैं |
| टीपीजीडब्ल्यू 331 | टीपीजीडब्ल्यू 160404 | 1एन | 9.525 | 4.76 | 0.4 | 4.4 | 2.5 | मैं |
| एफ-टीपीजीडब्ल्यू 222 | एफ-टीपीजीडब्ल्यू 160408 | 3एन | 9.525 | 3.18 | 0.8 | 3.3 | 15.3 | मैं |
| फ़ीड दर अनुशंसा | ||||||
| नाक त्रिज्या (मिमी) | रा उम | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| फ़ीड दर f (मिमी/रेव)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
