उत्पाद विवरण:
|
| उत्पाद का ब्रांड: | विश्व | परिवार उत्पाद: | मानानोवा |
|---|---|---|---|
| प्रोडक्ट का नाम: | पीसीडी मानक कटिंगइन्सर्ट | मॉडल संख्या: | टीसीजीडब्ल्यू 110302 |
| प्रयोग: | टर्निंग टूल्स | सामग्री: | पीसीडी + कार्बाइड |
| पीसीडी ग्रेड: | एमएनडी10 | आवेदन पत्र: | अलौह सामग्री की मशीनिंग |
| प्रमुखता देना: | TCGW PCD कटिंग इंसर्ट,ManaNova PCD कटिंग इंसर्ट,पॉलीक्रिस्टलाइन डायमंड सीएनसी टर्निंग इंसर्ट |
||

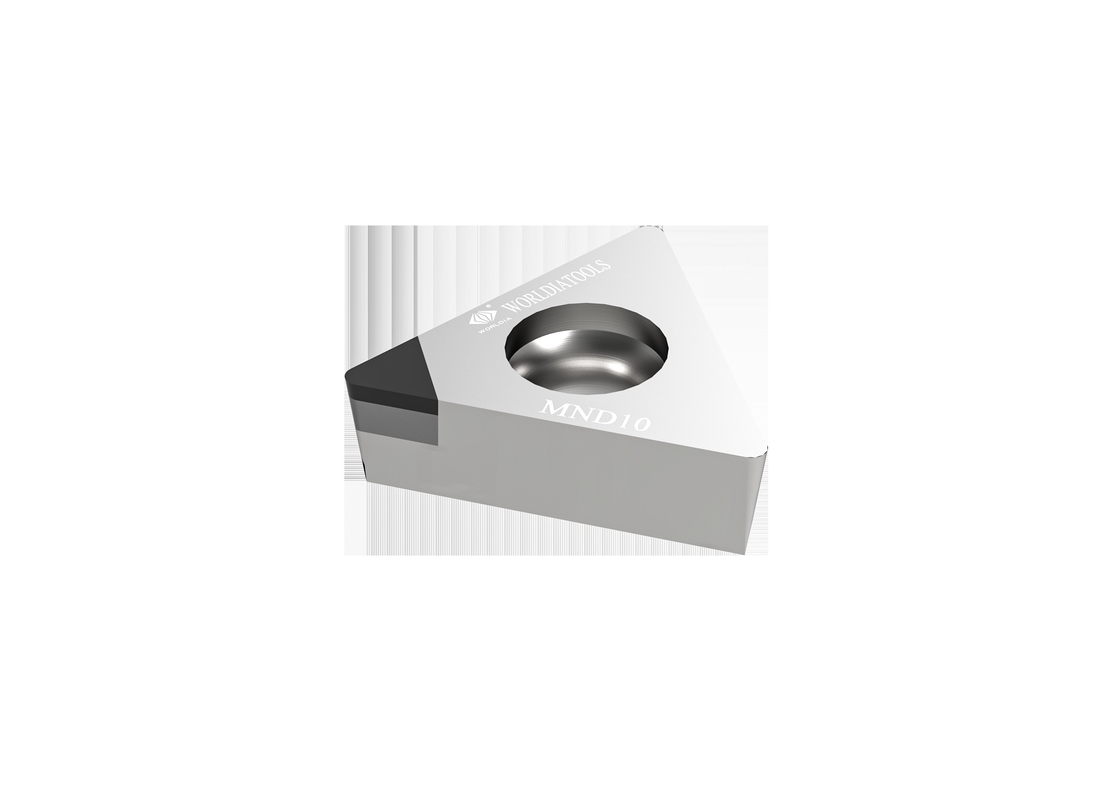

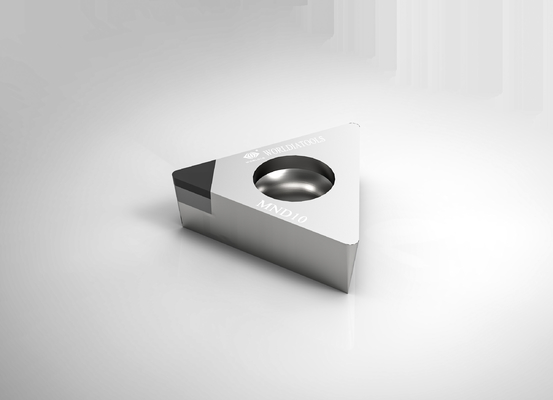

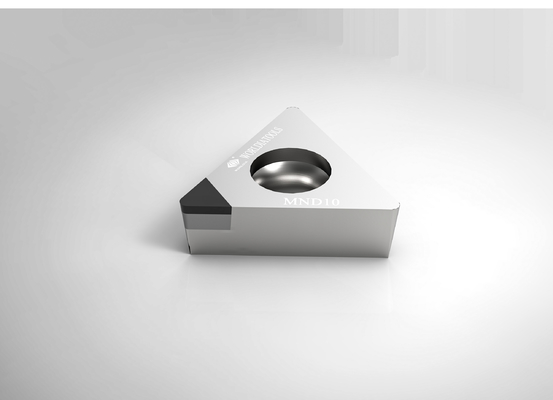

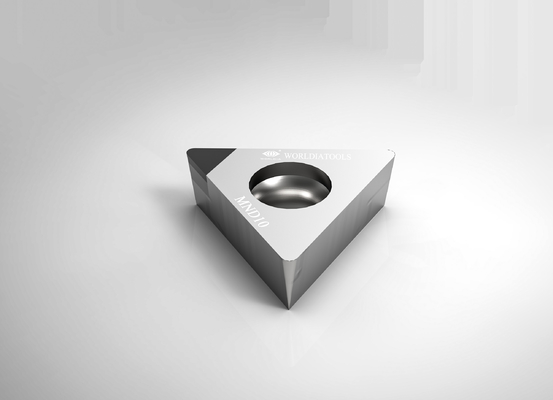

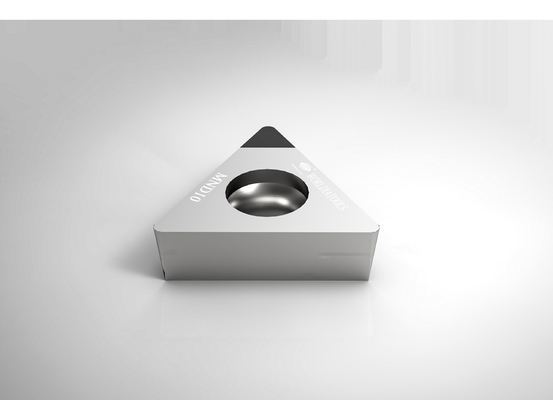

गैर-लौह सामग्री के लिए TCGW090204 स्टैंडर्ड कार्बाइड टर्निंग इन्सर्ट PCD कटिंग इंसर्ट
मैन्युफैक्चरिंग की दुनिया मेंमैं एक, परिवर्तन हमें अपने उत्पादों और सेवाओं को बढ़ावा देने के लिए प्रेरित करते हैं।
हम आपको कटिंग टूल्स और समाधान प्रदान करने के लिए समर्पित हैं जो आपकी कंपनी की महत्वाकांक्षाओं से मेल खाते हैं।
हम आपके साथ मिलकर बड़े होना चाहते हैं।
विवरण:
"मानानोवा" वर्ल्डिया का एक उप-ब्रांड है, जो उच्च अंत मानक श्रृंखला पर केंद्रित है।
ManaNova एक अवधारणा है जो अंतिम उपयोगकर्ताओं के दृष्टिकोण में है, हम सख्ती से चुनते हैं
PCD और PCBN सामग्री सार्वभौमिक काटने प्रभाव प्रदान करने के लिए।
आसान विकल्प और तेजी से वितरण की विशेषता हैमानानोवा।
मुख्य उत्पाद:
पॉली-क्रिस्टलीय हीरा (PCD)
1. अपनी टूलींग लागत को काफी कम करें
2. अलौह धातु मशीनिंग के लिए
PCD इंसर्ट एल्यूमीनियम मिश्र धातु और अन्य गैर-धातु सामग्री के किसी न किसी और खत्म मशीनिंग के लिए उपयुक्त है।
पॉलीक्रिस्टलाइन क्यूबिक बोरॉन नाइट्राइड (CBN)
1. एक उत्कृष्ट गर्म कठोरता के साथ
2.अच्छा क्रूरता और थर्मल शॉक प्रतिरोध।
3. कठोर स्टील के लिए, कच्चा लोहा, sintered लोहा और साथ ही पाउडर धातु विज्ञान घटक मशीनिंग
PCBN इंसर्ट मशीनिंग कठोर स्टील, ग्रे कास्ट आयरन, डक्टाइल आयरन और पाउडर धातु विज्ञान के लिए उपयुक्त है।
लाभ:
·उच्च गुणवत्ता
·कम लागत
· फैक्टरी प्रत्यक्ष आपूर्ति
सेवा:
· ऑनलाइन स्टोर सेवा
· स्थानीय वितरक सहायता
· तकनीकी समर्थन
आवेदन पत्र:
| एमएनडी10 | अलौह सामग्री जैसे एल्यूमीनियम मिश्र धातु आदि को काटने के लिए उपयुक्त। |
| PCD उपकरण अलौह सामग्री तक सीमित हैं, जैसे उच्च-सिलिकॉन एल्यूमीनियम, धातु मैट्रिक्स कंपोजिट (MMC), और कार्बन फाइबर प्रबलित प्लास्टिक (CFRP)। बाढ़ शीतलक के साथ पीसीडी का उपयोग टाइटेनियम सुपर-फिनिशिंग अनुप्रयोगों में भी किया जा सकता है। |
|
| ·एल्यूमीनियम और एल्यूमीनियम मिश्र धातु | |
| ·तांबा, पीतल और कांस्य मिश्र धातु | |
| जिंक और मैग्नीशियम मिश्र धातु | |
| ·कार्बन फाइबर | |
| ·इपोक्सि रेसिन | |
| प्लास्टिक | |
| ·फाइबरग्लास कंपोजिट | |
| ·ग्रेफाइट कंपोजिट |
विनिर्देश:
| कोण | आयाम | श्रेणी | ||||||
| एएनएसआई कोड | आईएसओ कोड | सलाह | I C मिमी |
एस मिमी |
आर मिमी |
d मिमी |
ले मिमी |
एमएनडी 10 |
| टीसीजीडब्ल्यू 1.81.50.5 | टीसीजीडब्ल्यू 090202 | 1एन | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | मैं |
| टीसीजीडब्ल्यू 1.81.51 | टीसीजीडब्ल्यू 090204 | 1एन | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | मैं |
| टीसीजीडब्ल्यू 220.5 | टीसीजीडब्ल्यू 110302 | 1एन | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | मैं |
| टीसीजीडब्ल्यू 221 | टीसीजीडब्ल्यू 110304 | 1एन | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | मैं |
| टीसीजीडब्ल्यू 222 | टीसीजीडब्ल्यू 110308 | 1एन | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | मैं |
| टीसीजीडब्ल्यू 32.51 | टीसीजीडब्ल्यू 16T304 | 1एन | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | मैं |
| टीसीजीडब्ल्यू 32.52 | टीसीजीडब्ल्यू 16T308 | 1एन | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | मैं |
| एल-टीसीजीडब्ल्यू 32.50.5 | एल-टीसीजीडब्ल्यू 16T302 | 2एन | 9.525 | 3.97 | 0.2 | 4.4 | 16.2 | मैं |
| एल-टीसीजीडब्ल्यू 32.51 | एल-टीसीजीडब्ल्यू 16T304 | 2एन | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | मैं |
| एल-टीसीजीडब्ल्यू 32.52 | एल-टीसीजीडब्ल्यू 16T308 | 2एन | 9.525 | 3.97 | 0.8 | 4.4 | 15.3 | मैं |
| एफ-वीबीजीडब्ल्यू 1.81.51 | एफ-वीबीजीडब्ल्यू 090204 | 3एन | 5.56 | 2.38 | 0.4 | 2.4 | 9 | मैं |
| फ़ीड दर अनुशंसा | ||||||
| नाक त्रिज्या (मिमी) | रा उम | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| फ़ीड दर f (मिमी/रेव)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
