उत्पाद विवरण:
|
| उत्पाद का ब्रांड: | विश्व | परिवार उत्पाद: | मानानोवा |
|---|---|---|---|
| मॉडल संख्या: | टीसीजीडब्ल्यू 090204 | प्रयोग: | टर्निंग टूल्स |
| सामग्री: | पीसीडी + कार्बाइड | पीसीडी ग्रेड: | एमएनडी10 |
| परत: | बिना ढका हुआ | आवेदन पत्र: | अलौह सामग्री की मशीनिंग |
| प्रमुखता देना: | MND10 PCD कार्बाइड काटने के आवेषण,TCGW कार्बाइड काटने के आवेषण,स्टेनलेस स्टील के लिए TCGW कार्बाइड सम्मिलित करता है |
||

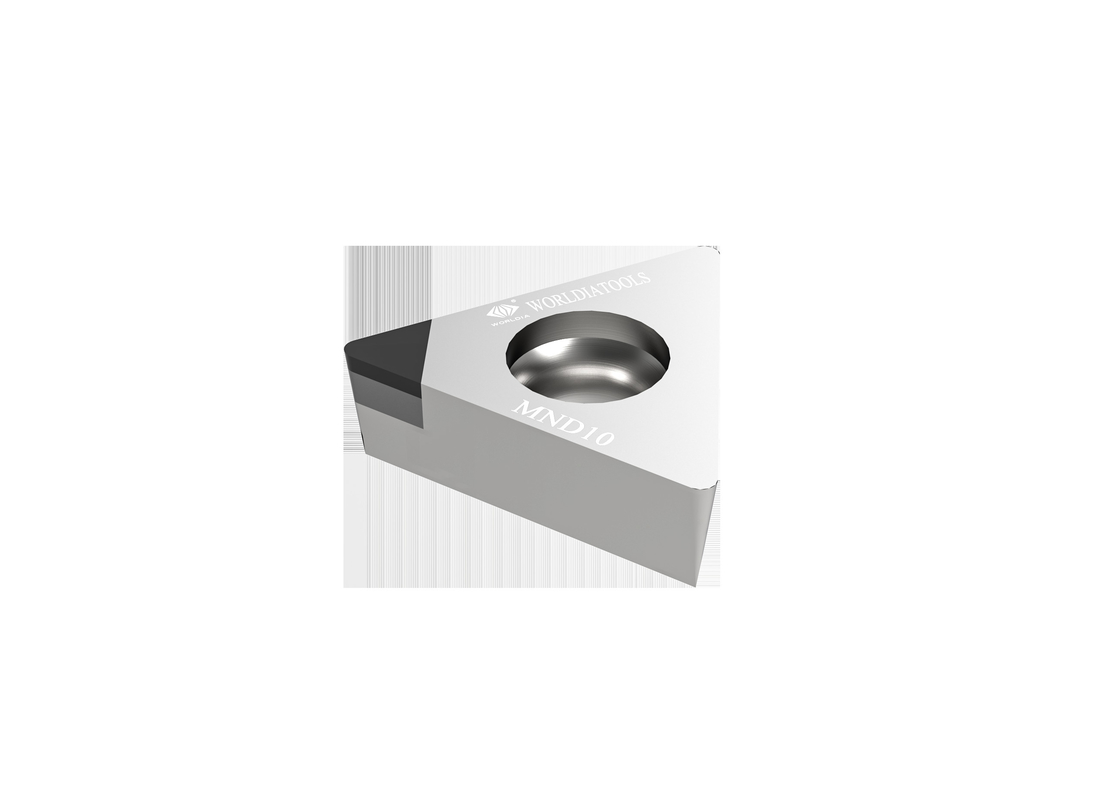

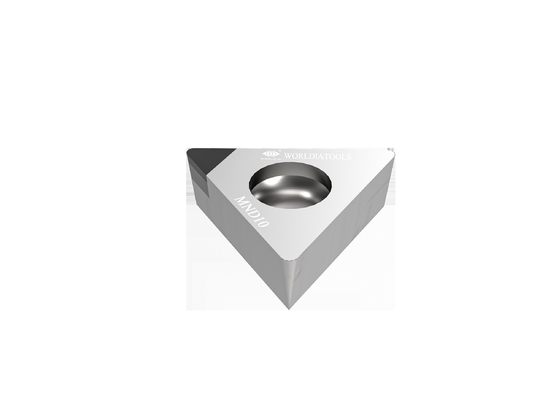

गैर-लौह सामग्री के लिए TCGW090204 स्टैंडर्ड कार्बाइड टर्निंग इन्सर्ट PCD कटिंग इंसर्ट
विवरण:
"मानानोवा" वर्ल्डिया का एक उप-ब्रांड है, जो उच्च-स्तरीय मानक श्रृंखला पर केंद्रित है।
लक्ष्य के रूप में ग्राहकों की जरूरतों को पूरा करने के लिए, हम एक सार्वभौमिक प्रदान करने के लिए पीसीडी / पीसीबीएन सामग्री का सख्ती से चयन करते हैं,
स्थिर, और कुशल काटने प्रभाव।
आसान विकल्प और तेजी से वितरण की विशेषता हैमानानोवा।
MANANOVA "आसान विकल्प और तेज़ डिलीवरी" को एक विशेषता के रूप में लेता है, जिसका उद्देश्य तेज़ और
घरेलू और विदेशी ग्राहकों के लिए मानकीकृत और की उनकी मांग को पूरा करने के लिए कुशल सेवा
सार्वभौमिक उपकरण।
मुख्य उत्पाद:
हम उन्नत प्रसंस्करण मशीनों के साथ पीसीडी टूल्स का निर्माण करते हैं और उत्पाद की गुणवत्ता को नियंत्रित करते हैं
शुरुआत से ही जो पीसीडी टूल्स को उच्च सटीकता और स्थिरता के साथ अच्छी गुणवत्ता के साथ रखता है।
PCD इंसर्ट एल्यूमीनियम मिश्र धातु और अन्य गैर-धातु सामग्री के किसी न किसी और खत्म मशीनिंग के लिए उपयुक्त है।
हम उद्योग की अग्रणी 5-अक्ष काटने की मशीन और स्वयं-डिज़ाइन किए गए वैक्यूम के साथ सीबीएन टूल्स का निर्माण करते हैं
टांकना भट्ठी जो उच्च सटीकता और वेल्डिंग शक्ति के साथ सीबीएन उपकरण रखता है।
PCBN इंसर्ट मशीनिंग कठोर स्टील, ग्रे कास्ट आयरन, डक्टाइल आयरन और पाउडर धातु विज्ञान के लिए उपयुक्त है।
लाभ:
·उच्च गुणवत्ता
·कम लागत
· फैक्टरी प्रत्यक्ष आपूर्ति
आवेदन पत्र:
| एमएनडी10 | अलौह सामग्री जैसे एल्यूमीनियम मिश्र धातु, आदि को काटने के लिए लागू। |
| PCD उपकरण अलौह सामग्री तक सीमित हैं, जैसे उच्च-सिलिकॉन एल्यूमीनियम, धातु मैट्रिक्स कंपोजिट (MMC) और कार्बन फाइबर प्रबलित प्लास्टिक (CFRP)। बाढ़ शीतलक के साथ पीसीडी का उपयोग टाइटेनियम सुपर-फिनिशिंग अनुप्रयोगों में भी किया जा सकता है। |
|
| ·एल्यूमीनियम और एल्यूमीनियम मिश्र धातु | |
| ·तांबा, पीतल और कांस्य मिश्र धातु | |
| जिंक और मैग्नीशियम मिश्र धातु | |
| ·कार्बन फाइबर | |
| ·इपोक्सि रेसिन | |
| प्लास्टिक | |
| ·फाइबरग्लास कंपोजिट | |
| ·ग्रेफाइट कंपोजिट |
विनिर्देश:
| कोण | आयाम | श्रेणी | ||||||
| एएनएसआई कोड | आईएसओ कोड | सलाह | I C मिमी |
एस मिमी |
आर मिमी |
d मिमी |
ले मिमी |
एमएनडी 10 |
| टीसीजीडब्ल्यू 1.81.50.5 | टीसीजीडब्ल्यू 090202 | 1एन | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | मैं |
| टीसीजीडब्ल्यू 1.81.51 | टीसीजीडब्ल्यू 090204 | 1एन | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | मैं |
| टीसीजीडब्ल्यू 220.5 | टीसीजीडब्ल्यू 110302 | 1एन | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | मैं |
| टीसीजीडब्ल्यू 221 | टीसीजीडब्ल्यू 110304 | 1एन | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | मैं |
| टीसीजीडब्ल्यू 222 | टीसीजीडब्ल्यू 110308 | 1एन | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | मैं |
| टीसीजीडब्ल्यू 32.51 | टीसीजीडब्ल्यू 16T304 | 1एन | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | मैं |
| टीसीजीडब्ल्यू 32.52 | टीसीजीडब्ल्यू 16T308 | 1एन | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | मैं |
| एल-टीसीजीडब्ल्यू 32.50.5 | एल-टीसीजीडब्ल्यू 16T302 | 2एन | 9.525 | 3.97 | 0.2 | 4.4 | 16.2 | मैं |
| एल-टीसीजीडब्ल्यू 32.51 | एल-टीसीजीडब्ल्यू 16T304 | 2एन | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | मैं |
| एल-टीसीजीडब्ल्यू 32.52 | एल-टीसीजीडब्ल्यू 16T308 | 2एन | 9.525 | 3.97 | 0.8 | 4.4 | 15.3 | मैं |
| एफ-वीबीजीडब्ल्यू 1.81.51 | एफ-वीबीजीडब्ल्यू 090204 | 3एन | 5.56 | 2.38 | 0.4 | 2.4 | 9 | मैं |
| फ़ीड दर अनुशंसा | ||||||
| नाक त्रिज्या (मिमी) | रा उम | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| फ़ीड दर f (मिमी/रेव)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
