उत्पाद विवरण:
|
| उत्पाद का ब्रांड: | विश्व | मॉडल संख्या: | टीसीजीडब्ल्यू 110308 |
|---|---|---|---|
| टाइप: | टर्निंग टूल्स | परत: | अनकोटेड |
| परिवार उत्पाद: | मानानोवा | सामग्री: | पीसीडी + कार्बाइड |
| पीसीडी ग्रेड: | एमएनडी10 | आवेदन पत्र: | अलौह सामग्री के मशीनिंग की उच्च परिशुद्धता |
| प्रमुखता देना: | TCGW कार्बाइड PCD टर्निंग इंसर्ट,TCGW 16T308 PCD टर्निंग इंसर्ट,OEM Uncoated PCD कटिंग इंसर्ट |
||

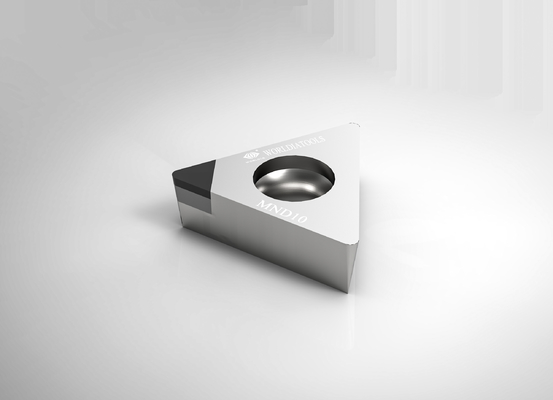

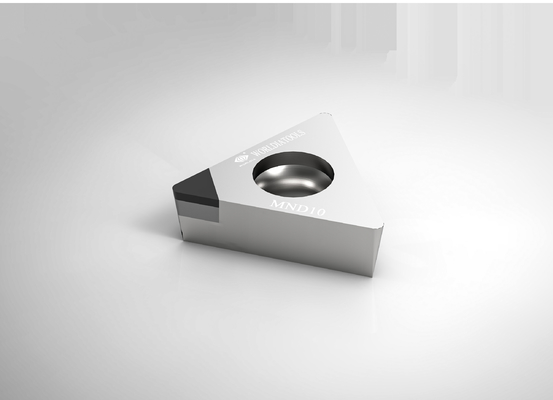

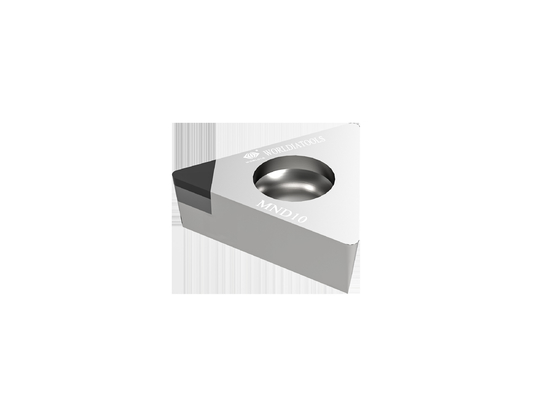

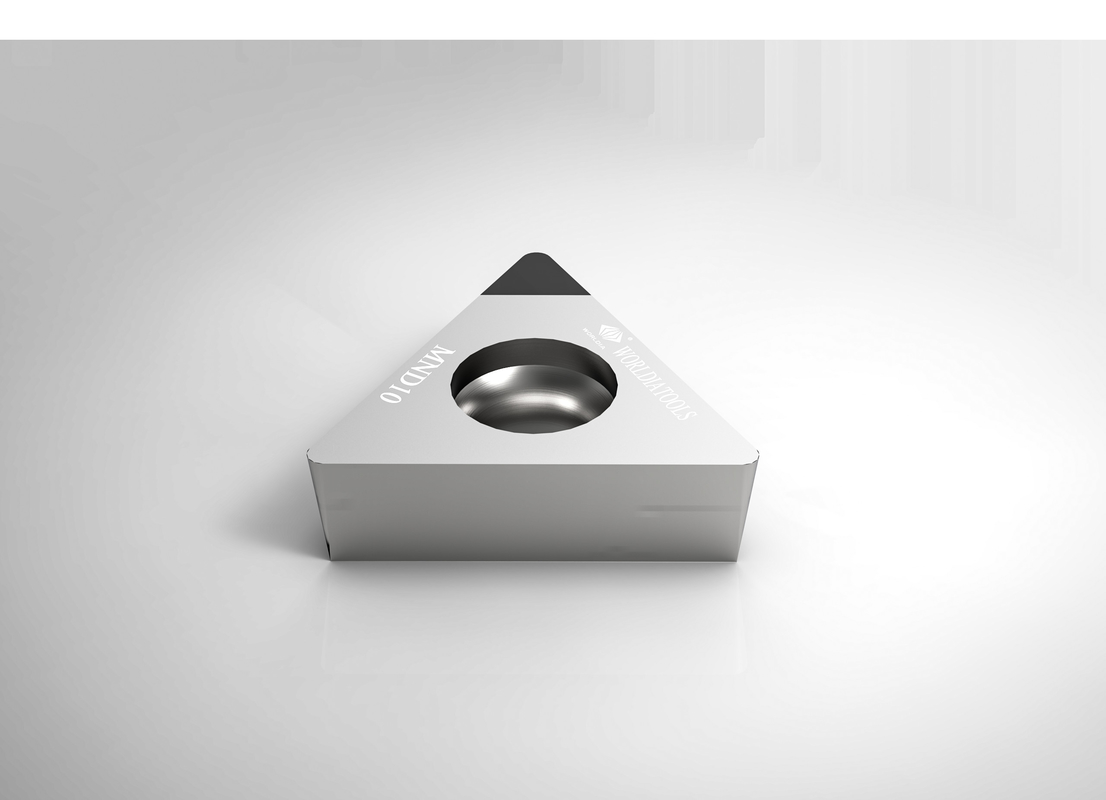

टीसीजीडब्ल्यू 16T308गैर-लौह सामग्री के लिए मानक कार्बाइड टर्निंग इन्सर्ट PCD कटिंग इंसर्ट
WORLDIA मानक सुपर हार्ड कटिंग टूल्स के निर्माण पर विशेष ध्यान देता है।
और हमने डिजाइनिंग और निर्माण में भारी मात्रा में तकनीकी नवाचार किए हैं
PCBN/PCD/CVD इन्सर्ट और संबंधित उत्पाद।
विवरण:
"मानानोवा" वर्ल्डिया का एक उप-ब्रांड है, जो उच्च अंत मानक श्रृंखला पर केंद्रित है।
ManaNova एक अवधारणा है जो अंतिम उपयोगकर्ताओं के दृष्टिकोण में है, हम सख्ती से चुनते हैं
PCD और PCBN सामग्री सार्वभौमिक काटने प्रभाव प्रदान करने के लिए।
ManaNova की महत्वपूर्ण विशेषता आसान विकल्प और तेजी से वितरण है।
सामग्री:
पॉली-क्रिस्टलीय हीरा (PCD)
1. अपनी टूलींग लागत को काफी कम करें
2. अलौह धातु मशीनिंग के लिए
पॉलीक्रिस्टलाइन क्यूबिक बोरॉन नाइट्राइड (CBN)
1. एक उत्कृष्ट गर्म कठोरता के साथ
2.अच्छा क्रूरता और थर्मल शॉक प्रतिरोध।
3. कठोर स्टील के लिए, कच्चा लोहा, sintered लोहा और साथ ही पाउडर धातु विज्ञान घटक मशीनिंग
मुख्य उत्पाद:
PCBN इंसर्ट मशीनिंग कठोर स्टील, ग्रे कास्ट आयरन, डक्टाइल आयरन और पाउडर धातु विज्ञान के लिए उपयुक्त है।
विशेष रूप से लेपित पीसीबीएन डालने कठोर स्टील के भारी बाधित काटने के लिए निरंतर उपयुक्त है
और उत्कृष्ट सार्वभौमिक प्रदर्शन है।
PCD डालने (MND10 सामग्री) एल्यूमीनियम मिश्र धातु और अन्य गैर-धातु सामग्री के किसी न किसी और खत्म मशीनिंग के लिए उपयुक्त है।
विशेष रूप से, PCD चिप-ब्रेकर इंसर्ट का उपयोग मुख्य रूप से प्रसंस्करण के दौरान चिप रैपिंग की समस्या को हल करने के लिए किया जाता है, और इसमें उत्कृष्ट प्रदर्शन होता है!
लाभ:
· सार्वभौमिक
· आसान विकल्प
· तेजी से वितरण
सेवा:
· ऑनलाइन स्टोर सेवा
· स्थानीय वितरक सहायता
· तकनीकी समर्थन
आवेदन पत्र:
| एमएनडी10 | अलौह सामग्री जैसे एल्यूमीनियम मिश्र धातु आदि को काटने के लिए उपयुक्त। |
| PCD उपकरण अलौह सामग्री तक सीमित हैं, जैसे उच्च-सिलिकॉन एल्यूमीनियम, धातु मैट्रिक्स कंपोजिट (MMC), और कार्बन फाइबर प्रबलित प्लास्टिक (CFRP)। बाढ़ शीतलक के साथ पीसीडी का उपयोग टाइटेनियम सुपर-फिनिशिंग अनुप्रयोगों में भी किया जा सकता है। |
|
| ·एल्यूमीनियम और एल्यूमीनियम मिश्र धातु | |
| ·तांबा, पीतल और कांस्य मिश्र धातु | |
| ·जस्ता और मैग्नीशियम मिश्र धातु | |
| ·कार्बन फाइबर | |
| ·इपोक्सि रेसिन | |
| प्लास्टिक | |
| ·फाइबरग्लास कंपोजिट | |
| ·ग्रेफाइट कंपोजिट |
विनिर्देश:
| कोण | आयाम | श्रेणी | ||||||
| एएनएसआई कोड | आईएसओ कोड | सलाह | I C मिमी |
एस मिमी |
आर मिमी |
d मिमी |
ले मिमी |
एमएनडी 10 |
| टीसीजीडब्ल्यू 1.81.50.5 | टीसीजीडब्ल्यू 090202 | 1एन | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | मैं |
| टीसीजीडब्ल्यू 1.81.51 | टीसीजीडब्ल्यू 090204 | 1एन | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | मैं |
| टीसीजीडब्ल्यू 220.5 | टीसीजीडब्ल्यू 110302 | 1एन | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | मैं |
| टीसीजीडब्ल्यू 221 | टीसीजीडब्ल्यू 110304 | 1एन | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | मैं |
| टीसीजीडब्ल्यू 222 | टीसीजीडब्ल्यू 110308 | 1एन | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | मैं |
| टीसीजीडब्ल्यू 32.51 | टीसीजीडब्ल्यू 16T304 | 1एन | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | मैं |
| टीसीजीडब्ल्यू 32.52 | टीसीजीडब्ल्यू 16T308 | 1एन | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | मैं |
| एल-टीसीजीडब्ल्यू 32.50.5 | एल-टीसीजीडब्ल्यू 16T302 | 2एन | 9.525 | 3.97 | 0.2 | 4.4 | 16.2 | मैं |
| एल-टीसीजीडब्ल्यू 32.51 | एल-टीसीजीडब्ल्यू 16T304 | 2एन | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | मैं |
| एल-टीसीजीडब्ल्यू 32.52 | एल-टीसीजीडब्ल्यू 16T308 | 2एन | 9.525 | 3.97 | 0.8 | 4.4 | 15.3 | मैं |
| एफ-वीबीजीडब्ल्यू 1.81.51 | एफ-वीबीजीडब्ल्यू 090204 | 3एन | 5.56 | 2.38 | 0.4 | 2.4 | 9 | मैं |
| फ़ीड दर अनुशंसा | ||||||
| नाक त्रिज्या (मिमी) | रा उम | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| फ़ीड दर f (मिमी/रेव)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
